Dò tìm điểm sự cố cáp ngầm

Dò tìm điểm sự cố cáp ngầm

Cáp ngầm đóng vai trò then chốt trong việc truyền tải điện năng hiện đại. Tuy nhiên, khi xảy ra sự cố, việc xác định chính xác vị trí lỗi là một thách thức lớn. Các phương pháp dò tìm sự cố cáp ngầm được ứng dụng rộng rãi để:

  • Phát hiện lỗi cách điện: Xác định các điểm suy giảm cách điện gây rò rỉ dòng điện, phòng ngừa các sự cố nghiêm trọng hơn.

  • Định vị điểm chập mạch: Xác định chính xác vị trí ngắn mạch giữa các pha hoặc giữa pha và đất.

  • Kiểm tra tình trạng cáp: Đánh giá mức độ lão hóa của lớp cách điện và vỏ bọc, từ đó lập kế hoạch bảo trì hiệu quả.

Các phương pháp dò tìm điểm sự cố cáp ngầm chi tiết

Việc dò tìm sự cố cáp ngầm là một quá trình tuần tự, kết hợp nhiều phương pháp để đạt được độ chính xác cao nhất. Dưới đây là quy trình chi tiết từng bước:

1. Phân tích loại sự cố

Trước khi bắt đầu, kỹ thuật viên cần xác định loại sự cố thông qua các phép đo sơ bộ như đo điện trở cách điện, đo điện trở vòng, và đo điện dung. Các loại sự cố phổ biến bao gồm:

  • Sự cố cách điện: Điện trở cách điện giảm, nhưng chưa đến mức chập mạch hoàn toàn.

  • Sự cố chập mạch: Điện trở giữa các pha hoặc giữa pha và đất rất thấp.

  • Sự cố đứt cáp: Dây dẫn bị đứt hoàn toàn, không có thông mạch.

  • Sự cố hỗn hợp: Kết hợp nhiều loại sự cố, ví dụ đứt cáp và chạm đất.

2. Định vị sơ bộ (Pre-location)

Bước này nhằm mục đích thu hẹp phạm vi tìm kiếm. Các phương pháp định vị sơ bộ phổ biến bao gồm:

Phương pháp xung phản xạ (TDR - Time Domain Reflectometry)

  • Nguyên lý: TDR phát một xung điện áp thấp, có biên độ lớn vào cáp. Khi xung gặp điểm có sự thay đổi trở kháng (do sự cố), một phần năng lượng của xung sẽ phản xạ ngược trở lại. Thời gian từ lúc phát xung đến lúc nhận xung phản xạ sẽ được đo để tính toán khoảng cách đến điểm sự cố. Công thức tính khoảng cách là:

    Trong đó:

    • là khoảng cách đến điểm sự cố.

    • là tốc độ lan truyền của sóng điện từ trong cáp (phụ thuộc vào vật liệu cách điện).

    • là thời gian từ lúc phát xung đến lúc nhận xung phản xạ.

  • Ứng dụng: Hiệu quả với các sự cố chập mạch và đứt cáp. Đối với sự cố có điện trở cao, TDR cần kết hợp với thiết bị dập hồ quang để tạo ra sự thay đổi trở kháng rõ rệt.

Phương pháp cầu đo điện (Bridge Method)

  • Nguyên lý: Phương pháp này sử dụng mạch cầu Wheatstone để xác định vị trí sự cố. Cáp bị sự cố được nối vào mạch cầu cùng với các điện trở chuẩn. Bằng cách điều chỉnh điện trở cho đến khi cầu cân bằng, ta có thể tính toán được khoảng cách đến điểm sự cố.

  • Ứng dụng: Thường dùng cho các sự cố chập mạch hoặc sự cố có điện trở cách điện thấp.

3. Định vị chính xác (Pin-pointing)

Sau khi đã xác định được khoảng cách sơ bộ, kỹ thuật viên sẽ tiến hành định vị chính xác trên mặt đất. Các phương pháp phổ biến bao gồm:

Phương pháp dập hồ quang (Surge Method/Thump Method)

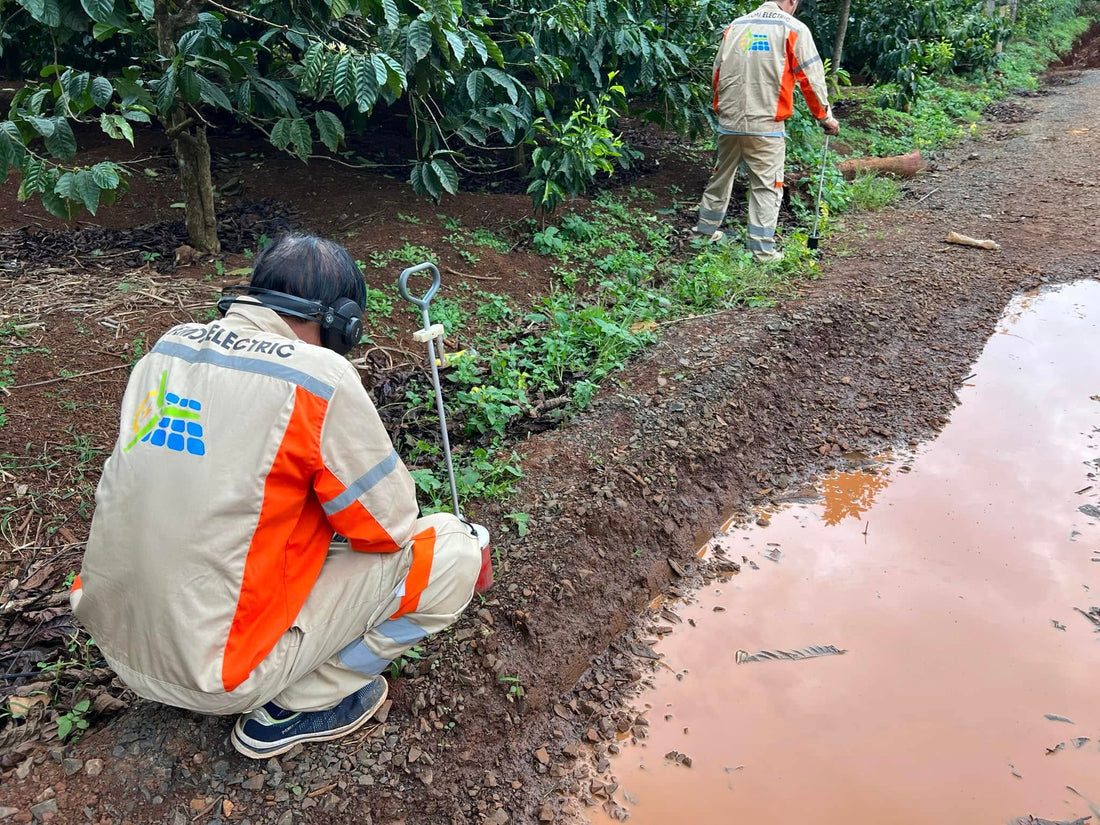

  • Nguyên lý: Phương pháp này sử dụng một máy phát xung điện áp cao để tạo ra một hồ quang điện tại điểm sự cố. Hồ quang này tạo ra một sóng âm thanh đột ngột. Kỹ thuật viên sẽ sử dụng thiết bị cảm biến địa âm (geophone) để lắng nghe tín hiệu âm thanh này. Vị trí có cường độ âm thanh lớn nhất chính là vị trí chính xác của sự cố.

  • Ứng dụng: Rất hiệu quả với các sự cố có điện trở cao, nơi các phương pháp khác không thể hoạt động hiệu quả.

Phương pháp cảm ứng từ (Magnetic Field Detection)

  • Nguyên lý: Một dòng điện có tần số nhất định được đưa vào cáp bị sự cố. Dòng điện này tạo ra một trường điện từ xung quanh cáp. Kỹ thuật viên sẽ dùng một đầu dò cảm ứng để dò tìm trường điện từ này trên mặt đất. Điểm có cường độ từ trường thay đổi đột ngột hoặc biến mất chính là vị trí của sự cố.

  • Ứng dụng: Phù hợp để xác định đường đi của cáp và tìm điểm đứt cáp.

4. Kết hợp và quy trình thực hiện

Một quy trình dò tìm sự cố hiệu quả thường bao gồm các bước:

1. Cách ly và đo lường ban đầu: Tách cáp bị sự cố khỏi hệ thống và thực hiện các phép đo điện trở, điện dung để xác định loại lỗi.

2. Định vị sơ bộ: Sử dụng TDR để xác định khoảng cách sơ bộ từ điểm đo đến sự cố.

3. Định vị chính xác: Sử dụng phương pháp dập hồ quang và cảm biến địa âm trong phạm vi đã được xác định sơ bộ để tìm chính xác điểm sự cố trên mặt đất.

4. Đào và sửa chữa: Đánh dấu vị trí đã định vị, sau đó tiến hành đào và sửa chữa. Việc kết hợp các phương pháp này không chỉ nâng cao độ chính xác mà còn rút ngắn thời gian khắc phục sự cố, giảm thiểu thiệt hại và chi phí.
